接火线
2
接零线
3
连接地线(颜色为黄绿色花线)
4
接四通换向阀接外风扇电机
5
备用线
室内机安装位置应符合以下要来:避免太阳直射在机组上，远离热源:内机的进、出风口处，不应自障碍物。
测量内、外机之间的距离。内、外机之间距离应小于5米，大于5米应准备新的连接铜管。
测量内、外机之间位差。内、外机之间位差距离应小于3米，否则会降低空调器的制冷能力，增大压缩机负荷，引起过载保护
6、找空调厂家在电控盒盖板背面张贴的或在安装使用说明书里面给出的电气接线图，按照接线图来正确接线。
7、如果自己不能处理好，应找空调厂家售后来处理。

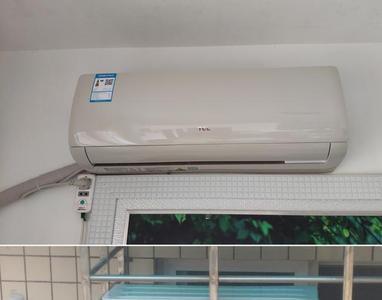

tcl空调挂机内外机的线怎么接
、先选择插头的大小，空调插头及插座一般不小于16A，根据空调的大小而定。L火线应接褐色线，N零线应接蓝色线，毫无疑问双色线为接地线，应接在E字标识的端子上。2、如果没有标识字母，那么首先要确定地线端子，它靠近插头的最前端中间部位，个体比其他两个端子粗大长一号，很容易识别的，只有把双色线也就是黄蓝线接在上面就可以了。3、剩下的就是火线和零线即褐色线及蓝色线，左右两个端子一上接一根，这两条线接线位置的互换对用电器的使用是没有任何影响的。要把线和端子接实，就可以了。
