三级配电箱是活动箱不需要线路接线图，一般配电箱的设置

（1）总配电箱应设置在靠近电源。

（2）分配电箱应设置在用电设备戚负荷相对集中的区域，分配电箱与开关箱的距髙不得超过30m。

（3）开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（4）重点检查项目：电箱、开换箱三级配电两级保护要求。

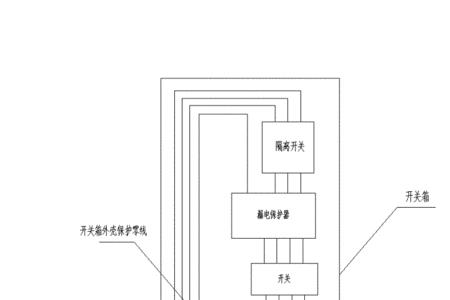

开关箱(末级)应有漏电保护且保护器正常漏电保护装置参数应匹配电箱内应有隔离开关一机、一闸、一漏、一箱要求。
