倍压电容的容值:
可根据公式计算:C=Q/U
I=dQ/dt————I=d(C*U)/dt=C*dU/dt
C=I*dt/dU
平时也可大致粗算时间常数按照3~5倍的电源的二分之一周期进行计算由RC=(3~5)*(T/2),若电源周期为50Hz,则,T=0.02S,此时,C=(3~5)*(0.02/2)/R,R为等效负载阻抗。例如要得到输出为电流0.5A,电压20V时,等效阻抗为40欧姆。
电容耐压值

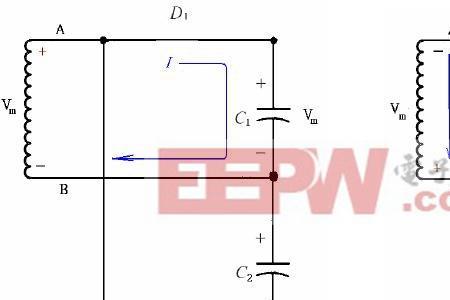

耐压值根据电源输入电压值进行考虑,若输入电压的峰值为Vin,则电容上最大的电容C2上承受2Vin电压,所以耐压值只需大于2Vin即可,注意,Vin是交流输入的峰值,若是有效值,可换算为峰值进行考虑。

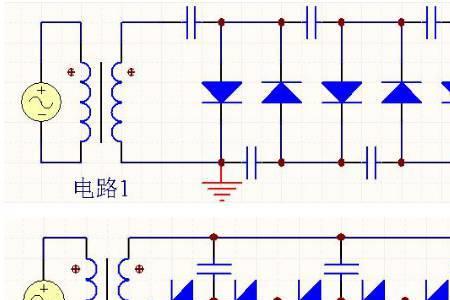

三倍压,多倍压电路分析过程类似,在此不再赘述。
