防火卷帘门符号标识

防火卷帘门代号要怎么正确解读

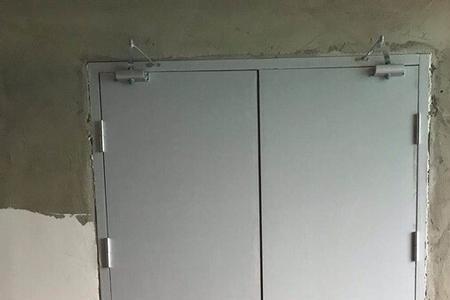

防火卷帘门代号 s---门框双槽口 d---门框单槽口 k---有下框，无下框略 b---门扇上设置具有防火性能的玻璃，无玻璃代号略 l---亮窗，无亮窗代号略 1---单扇门 2---双扇门 5---右开门 6---左开门 代号示例 GFM-0921-bsk5乙-1表示钢质乙级单扇防火门，洞口标志宽度为900mm，高度为2100mm。

门扇上设置具有防火性能的玻璃，门框为双槽口结构，有下框，门的开启方向为右开门。 防火卷帘防火性能的分级尚无标准，GB14102《钢质防火卷帘通用技术条件》中将普通钢质防火卷帘分为:不过现在执行标准是GB14102-2008《防火卷帘》标准。F1级，耐火时间1.50hF2级，耐火时间2.0hF3级，耐火时间3.00hF4级，耐火时间4.00h但国标GB14102对钢质防火卷帘门的

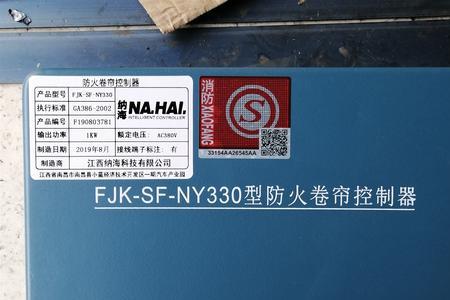

防火卷帘门符号标识

1）按制作材质分类：

①钢质防火卷帘(名称符号GFJ)—指用钢质材料做帘板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。

②无机纤维复合防火卷帘(名称符号WFJ)—指用无机纤维材料做帘面(内配不锈钢丝或不锈钢丝绳)，用钢质材料做夹板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。

③特级防火卷帘(名称符号TFJ)—指用钢质材料和无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。

防火卷帘门是一种适用于建筑物较大洞口处的防火、隔热设施，产品在设计安装上起到了一定的作用技术。防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可或缺的防火设施。

防火卷帘门符号标识

防火卷帘门在平面图中用虚线或实线加文字（一般为红色）或代号标注（字母“FJL”表示）。 电子版图纸与纸质图纸看法是一样的，找防火卷帘首先找楼梯，楼梯四周画虚线的表示防火卷帘，立柱与立柱之间表示一樘防火卷帘、再找防火分区例如：防火第一分区与第二防火分区之间的虚线表示防火卷帘（有的在虚线旁边写有防火卷帘字样或用字母“FJL”表示）。
