接线方法如下：1、控制接线：把它看成直流继电器来考虑2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器

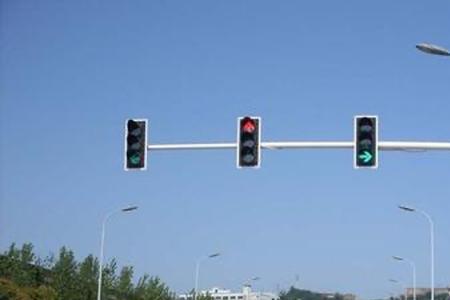

每一个灯头接4芯线(即三线一备)，由交通信号控制机引至立杆手孔的线缆芯数由杆上配置的灯头数量决定，即1个灯头使用1根5芯线缆、2个灯头使用1根10芯线缆、3个灯头使用1根14芯线缆、4个灯头使用2根10芯线缆。
地下部分，线缆由交通信号控制机通过预埋管井引至立杆手孔处地上部分，每个灯头引出一根5芯线缆至立杆手孔处，通过立杆手孔与交通信号控制机引来的线缆相接。
红绿灯电源开关怎么接法
把绿启动按钮常开触点两边接线！一端接电源L另一端接红色停止按纽的其中一个常闭触点，红色按钮另一端接接触器线圈的一端，线圈的另一端接N线即可
启动开关接NO，与接触器NO端并接之后串接停止开关NC
简单就是火线进绿色开关和接触器的常开触点，另一端并联后再串联到红色开关的常闭点，另一触点接接触器的线圈
