步骤1/4

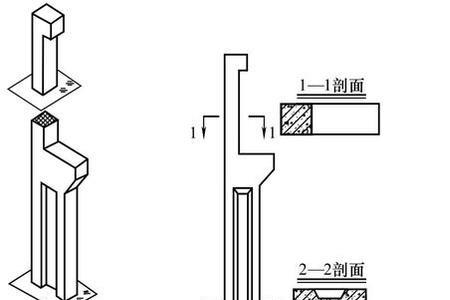

剖面图有三要素，分别是位置线、方向线、编号，为平面图上面标记的剖面符号。
步骤2/4
剖面图看的方向，沿着绿色的位置线剖开，假设B不存在，朝着箭头方面看的得出的投影图就是剖面图。
步骤3/4
我们看剖面图要结合图例去看，剖面图画图规则是实体部分用图例表示，剖到部分用粗线表示，没剖到部分用中实线表示投影。
步骤4/4
虽然上述例子只是简单的实体，但是一般来说，相对复杂的工程图纸剖面图，方法一样，只要清楚剖切位置，方向即可
剖面图如何看到长宽高
你问的不是机械制图吧，是不是建筑类的。在机械制图中长宽高的尺寸要以三视图来区分，例如在主视图中（左右为长，上下为高），俯视图中（左右为长，前后为宽），在左视图中（左右为宽，上下为高）
