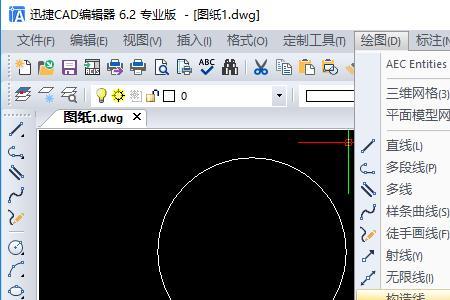

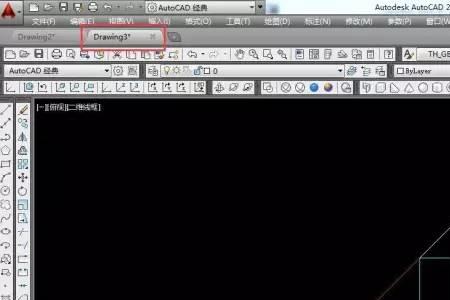

1、打开要标注的图纸,标注图中斜线的长度。
2、首先在标注下拉框内选择“对齐”,对齐标注一般适用于斜线的标注。
3、回到画图画面,选择要标注的斜线,先选择斜线的一个端点。像拉直线一样,从要标注的一端下拉到另一个端点。
4、确认尺寸放置位置,OK.斜线标注成功,标注过程中注意将正交关闭,打开对象捕捉。
原创 | 2022-10-29 07:48:09 |浏览:1.6万
1、打开要标注的图纸,标注图中斜线的长度。
2、首先在标注下拉框内选择“对齐”,对齐标注一般适用于斜线的标注。
3、回到画图画面,选择要标注的斜线,先选择斜线的一个端点。像拉直线一样,从要标注的一端下拉到另一个端点。
4、确认尺寸放置位置,OK.斜线标注成功,标注过程中注意将正交关闭,打开对象捕捉。
