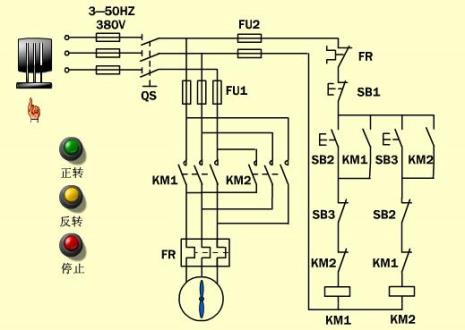

接触器工作原理_接触器工作原理图讲解

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，接触器产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

交流接触器在使用中常出现的故障有1、噪音大2、不吸合3、主触头烧坏。造成噪音大的主要原因是衔铁处有灰尘或生锈，这时只要拆开接触器清理一下衔铁端面的污垢后再装上一般都会消除噪音。
